Quanto costa produrre una scheda elettronica: esempi reali e trasparenti
Con Bernini Design i prezzi sono chiari. Esplora i casi di studio: dai componenti al collaudo finale. Confronta i nostri costi reali con i tuoi: potresti avere delle sorprese. L'economia della produzione delle schede elettroniche non si ottimizza nel costo del circuito stampato o nel costo di assemblaggio.
Esempi di costo dell'assemblaggio di schede elettroniche
Il costo di produzione delle schede elettroniche è la somma dei costi totali di acquisto dei componenti, del circuito stampato, dell'assemblaggio, del collaudo, delle verifiche, dell'imballo e della spedizione.
Considerate di includere una percentuale di ammortamento dei costi di sviluppo, e perdite finanziarie dovute a giacenze di magazzino. La scheda elettronica, se parte di un'apparecchiatura elettronica, potrebbe caricarsi di altri costi specifici quantizzabili a seconda dell'applicazione. Se avete un vostro progetto e siete focalizzati sui costi di assemblaggio, la seguente pagina illustra esempi comparativi.
Costo assemblaggio schede elettroniche: il calcolo empirico
Utilizzare la formula: (Nr. componenti SMD) X 0,011€+ (Nr. componenti PTH) X 0,04€ + COSTO ATTREZZATURE / numero di schede. Il COSTO ATTREZZATURE, spesso indicato come "spese di impianto", comprende la predisposizione della catena di montaggio e dipende molto dalla complessità della scheda. Mediamente è 300€: 100€ il costo della lamina serigrafica e 200€ il costo della programmazione del robot di assemblaggio (Pick-&-Place). Ipotizzando 180 componenti SMD, 20 componenti PTH ed un LOTTO DI PRODUZIONE DI 250 PEZZI, il costo finale stimato sarà:
(180x0,011€)+(20x0,04€)+(200€/250) +(100€/250)=1,98€+0,8€+0,8€+0,4€=3,98€
Considerate costi di collaudo, burn-in, tropicalizzazione, imballaggio, trasporto e gestione dell'ordine.
Analisi dei costi globali di produzione delle schede elettroniche
Analizzando i seguenti esempi potrete vedere in quale categoria ricade la vostra scheda. Ci sono vari esempi di tipologie di componentistica, complessità di assemblaggio, dimensioni e numero di componenti.
Le immagini sono di proprietà di Bernini Design su concessione dei rispettivi clienti.
La vostra scheda potrebbe avere diverse particolarità che possono scostare il costo totale in comparazione con gli esempi. Se non trovate un esempio paragonabile alla vostra scheda elettronica, potete inviare richiesta a
0386 31445
bernini@bernini-design.com
Prototipazione Manuale / Preserie Industriale
Quando si inizia una produzione conviene fare due prototipi manualmente. Un operatore specializzato verifica l'accuratezza dei pad per i componenti. Dalla prototipazione manuale si estraggono informazioni utili alla produzione di serie. La produzione diretta, in caso di errori, a mezzo di macchine automatiche comporterà inutili spese di modifica. Negli esempi seguenti questi costi sono ben specificati. Altra raccomandazione è la preserie di 3 pezzi con le macchine automatiche per fare accertamenti funzionali.

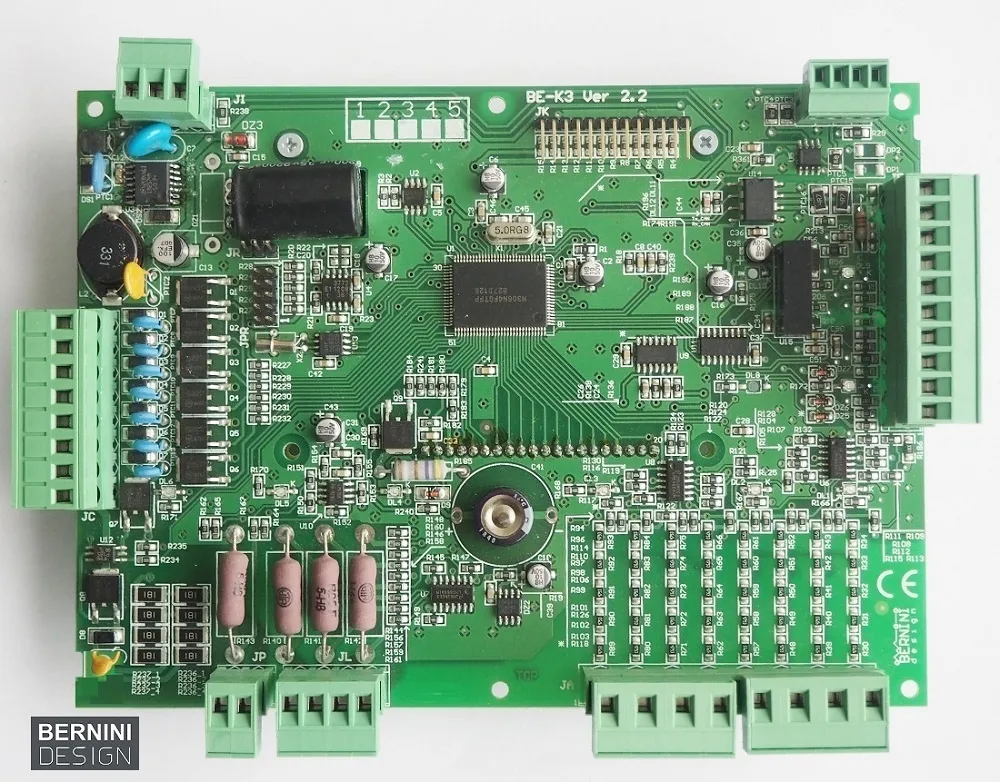

SCHEDA ELETTRONICA MISURA PARAMETRI ELETTRICI DI RETE
Questa scheda si interfaccia a sistemi alimentati a 400 V. Richiede test particolari per l'isolamento. Deve essere tropicalizzata per evitare l'effetto corona. Presenta componenti misti ma necessita di saldature manuali. Presenta componenti SMD anche sulla parte inferiore (punto colla).
Dimensioni: 1 85mm X 145mm
Attrezzaggio: 220 €
Prototipazione manuale 2 schede: 128 €
Preserie industriale 3 campioni: 110 €
Componenti: 208 (SMD) / 39(PTH)
BOM: 46 €
Assemblaggio: 15 €
Assemblaggio manule 2 campioni: 48 €
Ispezioni e collaudi: 4.50 €
Burn-in dinamico: 7 €
Tropicalizzazione: 2.5 €
Imballo, costi gestione e trasporto: 1,8 €
Lotto produttivo: 100 pezz

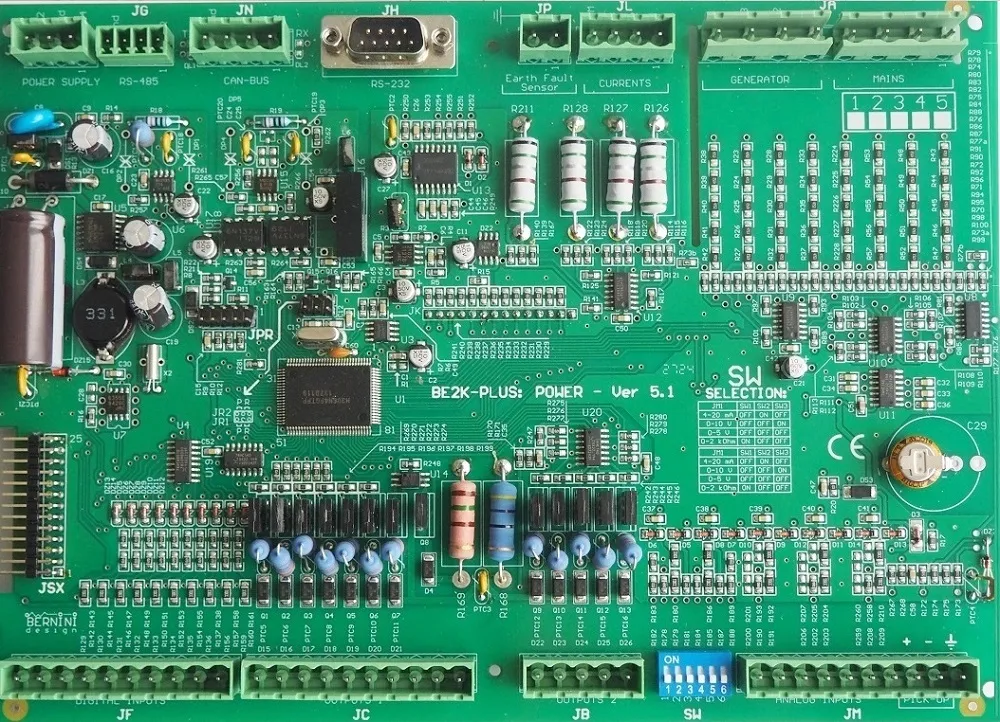

SCHEDA ELETTRONICA INDUSTRIALE
Questa è una complessa scheda di automazione industriale. Richiede particolare attenzione il montaggio dei componenti di potenza. Deve essere fatto un test elettrico al 100% che comporta tensioni di 600 V e correnti di 10 ampere.
Dimensioni: 235 mm X 170 mm
Attrezzaggio: 240 €
Prototipazione manuale 2 campioni: 98 €
Preserie industriale 3 campioni: 160 €
Componenti: 360 (SMD) / 68 (PTH)
BOM: 98 €
Assemblaggio: 16,50 €
Tropicalizzazione: 7,5 €
Ispezioni e collaudi: 3.5 €
Burn-in dinamico: 9 €
Imballo, costi gestione e trasporto: 1 €
Lotto produttivo: 100 pezzi

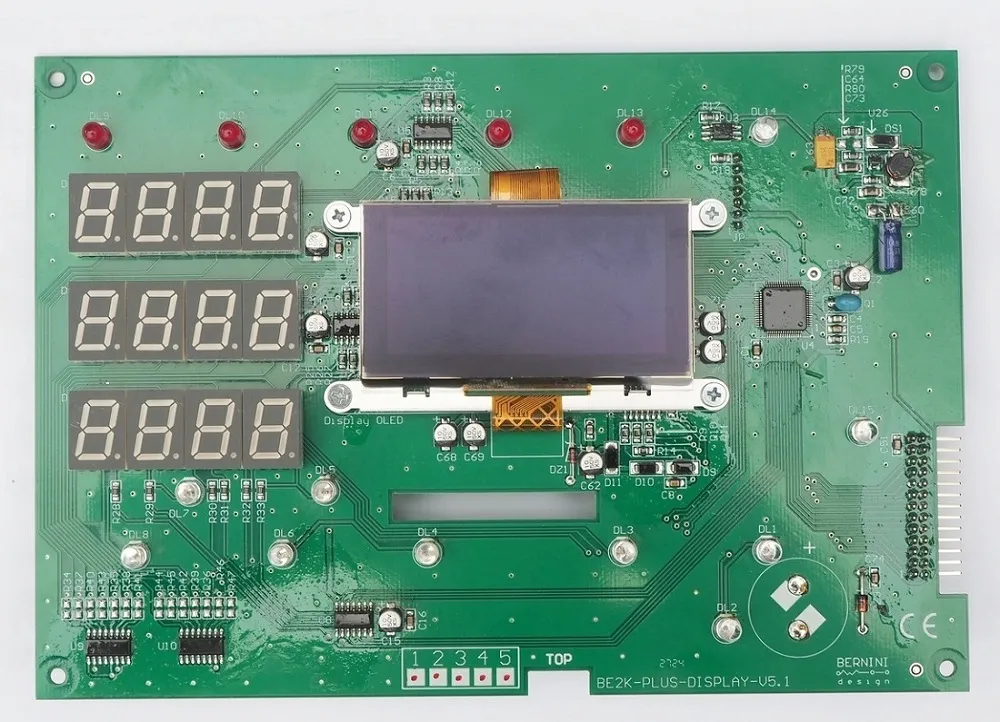

DRIVER DISPLAY OLED INDUSTRIALE
Il montaggio di un display organico richiede molte attenzioni. Tutte le parti devono essere protette da ambienti salini. Particolare cura per i display a led.
Dimensioni: 185mm X 145mm
Attrezzaggio: 160 €
Prototipazione manuale 2 campioni: 70 €
Preserie industriale 3 campioni: 120 €
Componenti: 1'8 (SMD) / 12(PTH)
BOM: 86 €
Assemblaggio: 16 €
Assemblaggio manule 2 campioni: 128 €
Ispezioni e collaudi: 2.5 €
Burn-in dinamico 72h: 8 €
Imballo, costi gestione e trasporto: 3,2 €
Lotto produttivo: 50 pezzi

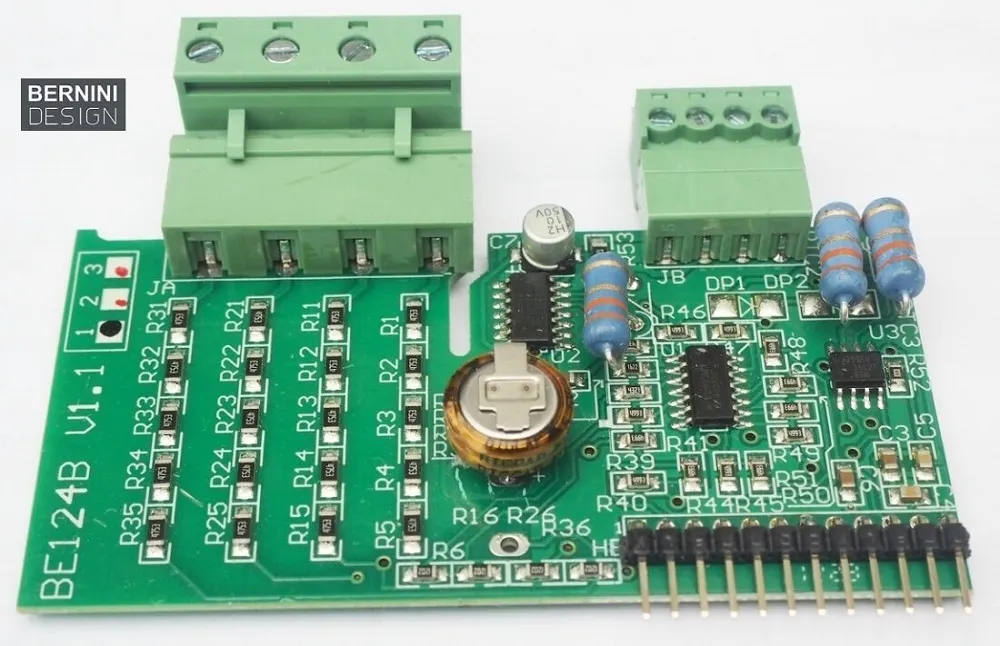

SCHEDA STRUMENTAZIONE CON RS485
Questa piccola scheda è un orologio in tempo reale per il controllo di pannelli solari. Dispone di circuiti di misura e trasmissione dati a mezzo di un'interfaccia RS-485.
Dimensioni: 85mm X 45mm
Attrezzaggio: 120 €
Prototipazione manuale 2 campioni: 58 €
Preserie industriale 3 campioni: 120 €
Componenti: 82 (SMD) / 9(PTH)
BOM: 6,90 €
Assemblaggio: 1,90 €
Assemblaggio manule 2 campioni: 48 €
Ispezioni e collaudi: 1 €
Burn-in dinamico: non applicabile
Imballo, costi gestione e trasporto: 0,5 €
Lotto produttivo: 50 pezzi

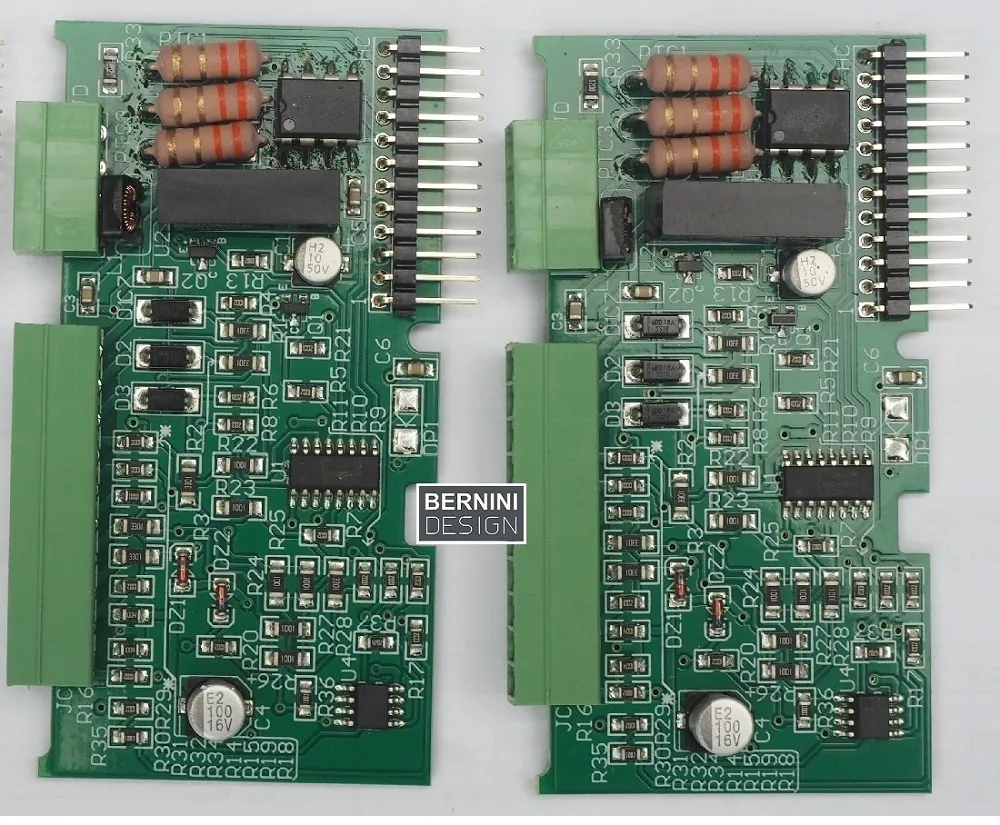

SCHEDA ELETTRONICA INTERFACCIA CANBUS
Questa scheda è parte di un sistema di automazione di processi industriali. Comunica a mezzo CANBUS. La scheda necessita di un sistema di collaudo appositamente progettato e costruito.
Il design di una scheda elettronica permette di ridurre i costi delle procedure di assemblaggio e test.
Dimensioni: 85mm X 45mm
Attrezzaggio: 150 €
Prototipazione manuale 2 campioni: 58 €
Preserie industriale 3 campioni: 120 €
Componenti: 128 (SMD) punto colla / 9(PTH)
BOM: 6,90 €
Assemblaggio: 1,90 €
Assemblaggio manule 2 campioni: 48 €
Ispezioni e collaudi: 1.5 €
Burn-in dinamico 72h: 3 €
Imballo, costi gestione e trasporto: 1,4 €
Lotto produttivo: 50 pezzi
STRUMENTAZIONE DA QUADRO
Questo pannello contiene 4 circuiti. Dopo le fasi di assemblaggio, la separazione dei moduli è molto delicata. Le flessioni della scheda possono deteriorare i componenti. La scheda, ha punti di connessione direttamente connessi al processore. In sostanza occorre molta cura nel prevenire scariche elettrostatiche.
Dimensioni: 85mm X 45mm
Attrezzaggio: 140 €
Componenti: 42 (SMD) / 6(PTH)
BOM: 16 €
Assemblaggio: 3,90 €
Assemblaggio manule 2 campioni: 48 €
Ispezioni e collaudi: 0.5 €
Burn-in dinamico: non applicabile
Imballo, costi gestione e trasporto: 0,08 €
Lotto produttivo: 250 pezzi
