Produzione Schede Elettroniche
Produzione schede elettroniche per settori civili, industriali ed automotive.
La produzione delle schede elettroniche, spesso confusa con la produzione dei circuiti stampati, implica complessi processi produttivi. Proponiamo metodologie personalizzate di revisione delle vostre schede eletttroniche e soluzioni produttive che garantiscono competitività, sicurezza ed affidabilità a lungo termine.

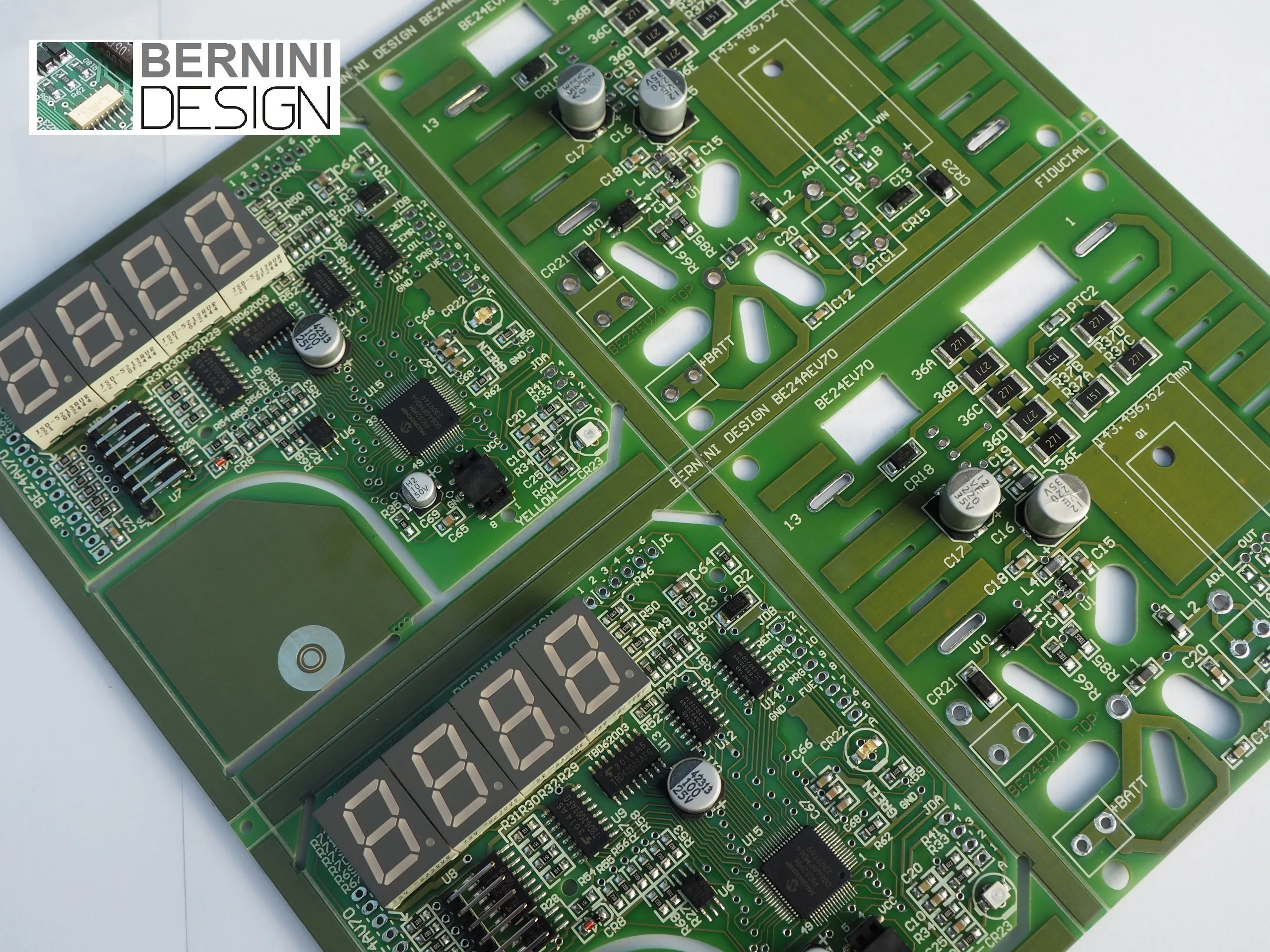

Click Zoom Immagine
Dall'ingegnerizzazione alla produzione di serie
Eliminiamo le inefficienze della filiera tradizionale dei produttori di schede elettroniche offrendo prodotti pronti all'uso, collaudati e garantiti.Avendo un bagaglio di centinaia di progetti, produciamo schede elettroniche personalizzate in tempi brevissimi a costi competitivi. La progettazioine delle schede elettroniche è la attività preliminari della produzione. Gli aspetti fondamentali li trovi a questa pagina :
Progettazione Schede Elettroniche
Efficenza nella Produzione di Schede Elettroniche:
Supply Chain Selezionata: Acquistiamo componenti esclusivamente da canali certificati, consolidati in oltre 40 anni di attività.
Affidabilità Progettuale: Tecnologie SMT e PTH ottimizzate per ridurre il tasso di guasti a valori prossimi allo zero.
Qualità Oltre gli Standard: I nostri protocolli di test superano le normative ISO, garantendo la longevità dell'elettronica sul campo.
Efficienza dei Costi: Non pratichiamo il risparmio a breve termine che compromette la qualità. Ottimizziamo le risorse per garantirti un prodotto che dura nel tempo.
Eccezione Strategica: Il servizio "conto lavoro" è limitato esclusivamente alla gestione di componentistica speciale, non reperibile sul mercato, necessaria per l'integrazione della scheda elettronica.
Le caratteristiche manifatturiere italiane hanno una loro specificità. La seguente pagina le illustra ampiamente.
Chiarezza Tecnica: La distinzione tra PCB e Scheda Elettronica
È fondamentale non confondere il circuito stampato (PCB) con la scheda elettronica finita. La produzione dei PCB è un processo industriale di base, mentre la nostra attività è la sintesi ingegneristica che trasforma il PCB in una scheda elettronica funzionante. Per approfondire il processo di fornitura dei circuiti stampati, consulta la nostra pagina dedicata:
CIRCUITI STAMPATI PER ELETTRONICA
Non ci limitiamo ad assemblare: garantiamo soluzioni
Non discutiamo di prezzi al ribasso; discutiamo del valore del tuo investimento.
Contattaci: 335 70 77148
Per avere un'idea dei costi delle varie tipologie di schede elettroniche, visita la pagina
I COSTI DELLE SCHEDE ELETTRONICHE: ESEMPI
Siamo specializzati sulla produzione di schede elettroniche custom che, a differenza del semplice assemblaggio, trae benefici da:
PROTOTIPAZIONE SCHEDE ELETTRONICHE
Possiamo produrre una vostra scheda esistente?
Certamente tutto è fattibile.
Non garantiamo la convenienza economica con progetti fatti da altri. La motivazione è semplice: il compromesso costo/prestazioni è intrinseco nel design della scheda elettronica. Possiamo verificare se il vostro prodotto ha i presupposti.
Se intendete rivedere il progetto della scheda elettronica contattaci ora-
Due tecnologie dominano la componentistica e le lavorazioni: PTH ed SMT

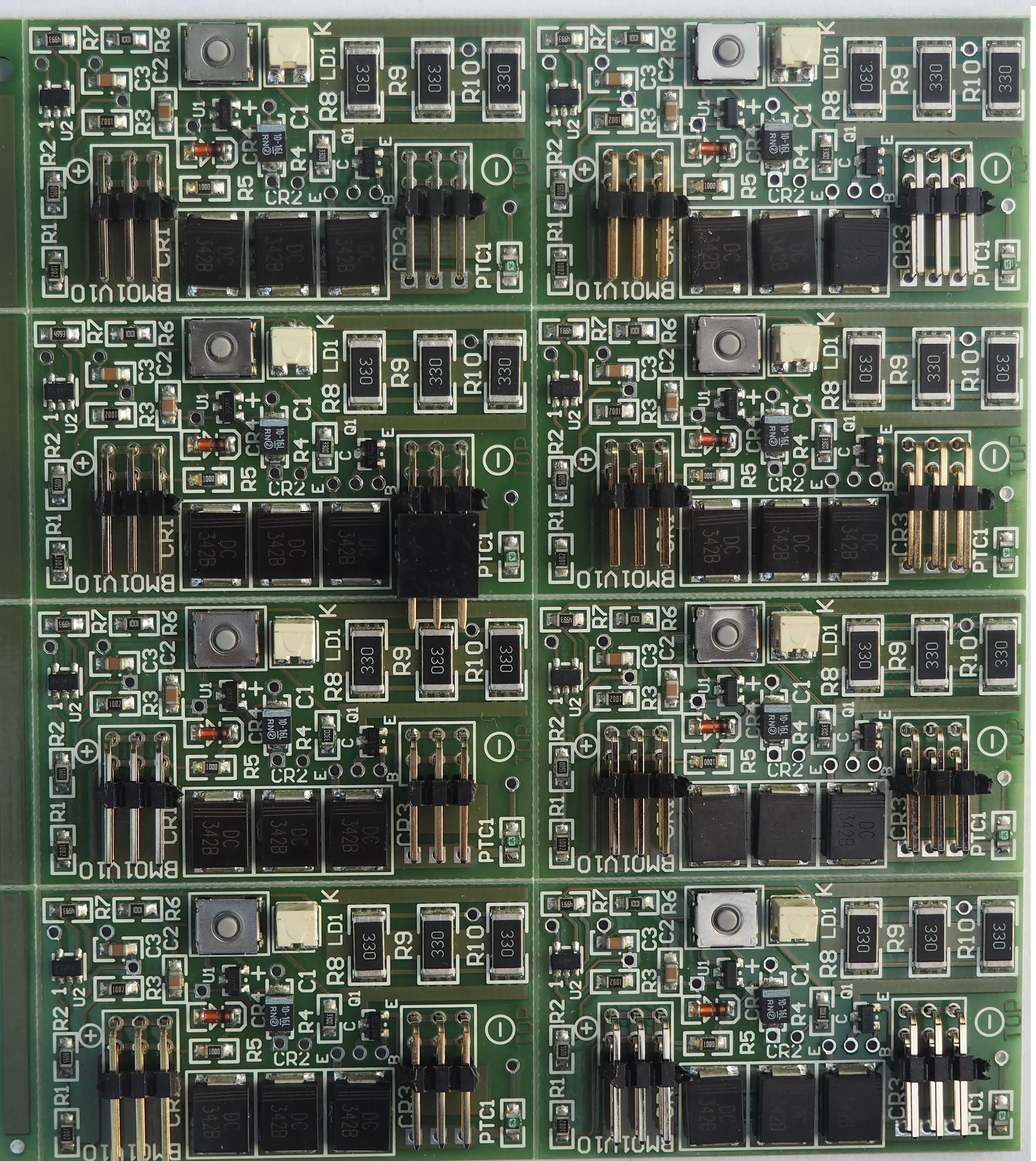

(componenti ad assemblaggio in superficie)
(componenti ad assemblaggio a foro passante)

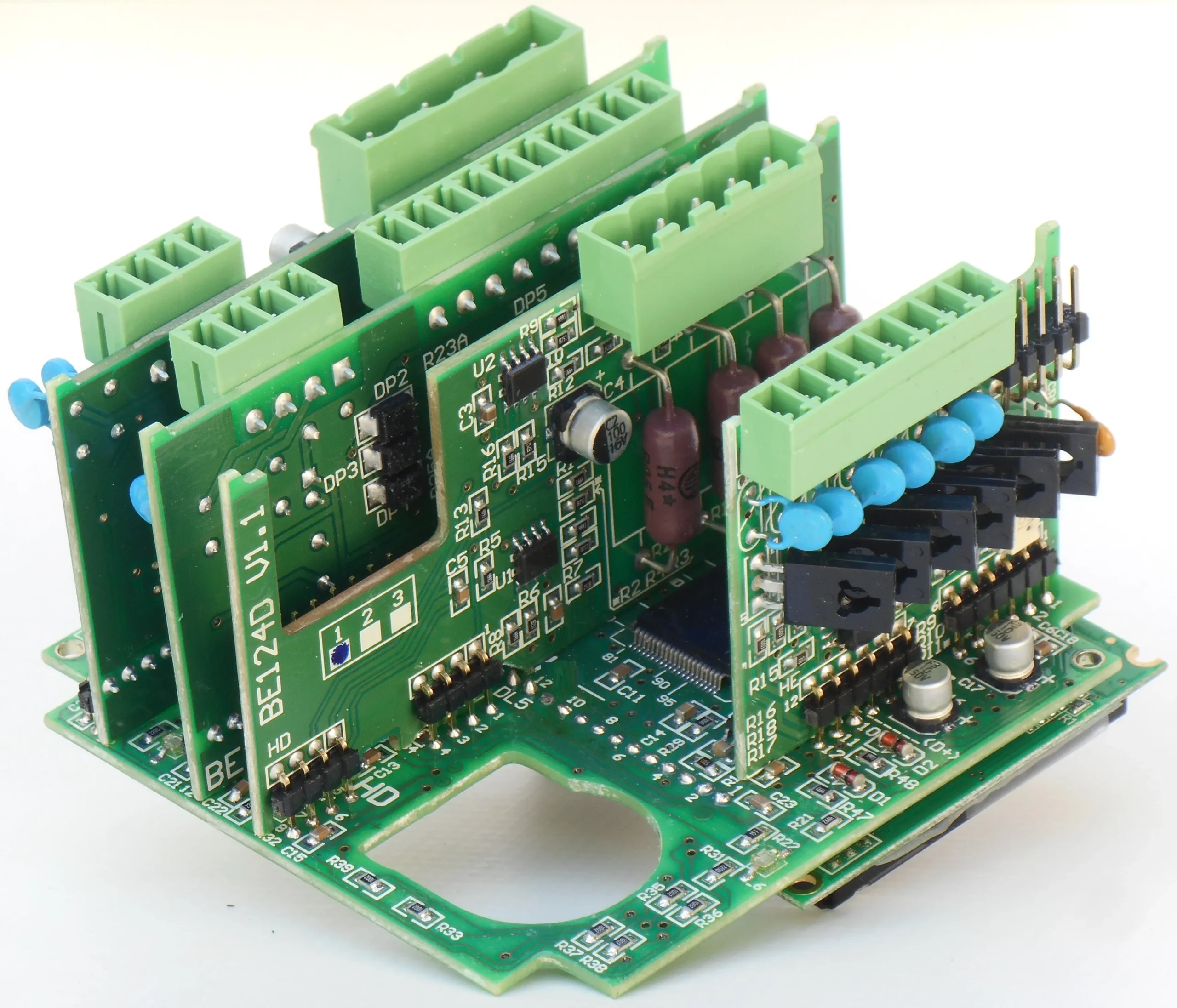

(componenti ad assemblaggio SMT punto colla e PTH)
Un indizio di buona qualità delle schede elettroniche è l'indice di scarto a fine produzione: deve essere inferiore a un percento.
Se su un lotto di 100 schede ci sono alla fine di tutti i collaudi 2 o 3 scarti, rivediamo accuratamente il processo di produzione e, se non sufficienti, ricerchiamo nei componenti la fonte della difettosità.
Assemblaggio e Montaggio delle schede elettroniche: chiarimenti
L'assemblaggio delle schede elettroniche: il processo di fissare in modo permanente i componenti elettronici sul circuito stampato. La bontà di assemblaggio garantisce la continuità elettrica di tutti i componenti senza introdurre aumenti di resistenza di connessione. L'assemblaggio è quindi una delle attività di Bernini Design per produrre le schede elettroniche.
Servizi Assemblaggio Schede PTH
Il montaggio di schede elettroniche: installare o collegare una o più schede allo scopo di costruire un'apparecchiatura elettronica. In casi particolari, se il cliente non ha la struttura adeguata, siamo in grado di fornire kit di schede preassemblate tra loro.
Curiosità: storia delle schede elettroniche
Il termine 'scheda elettronica', coniato probabilmente negli anni '50, deriva da una conformazione che ricordava, per l'appunto, le schede di uno schedario.
A quei tempi, le schede elettroniche venivano organizzate in veri e propri armadi, dove erano inserite a innesto. Un esempio iconico si trova nel leggendario film di Stanley Kubrick, 2001: Odissea nello spazio. Molti ragazzi, affascinati da quelle immagini, sono diventati poi appassionati progettisti di schede elettroniche.
Nel gergo tecnico, le schede progettate e costruite su specifica del cliente vengono spesso definite "CUSTOM" o "SU MISURA".
Queste schede sono realizzate su commessa, in base a quantità prestabilite chiamate lotti di produzione. Per il mercato italiano, è ragionevole parlare di lotti che vanno dalle decine alle centinaia di pezzi, fino alle migliaia. Per volumi superiori, si pianifica invece una produzione continuativa su base mensile."
Da quegli armadi ingombranti siamo passati a tecnologie di miniaturizzazione incredibili, ma la soddisfazione di vedere un progetto prendere vita su un circuito stampato è rimasta esattamente la stessa.
LE SCHEDE ELETTRONICHE PTH o THT

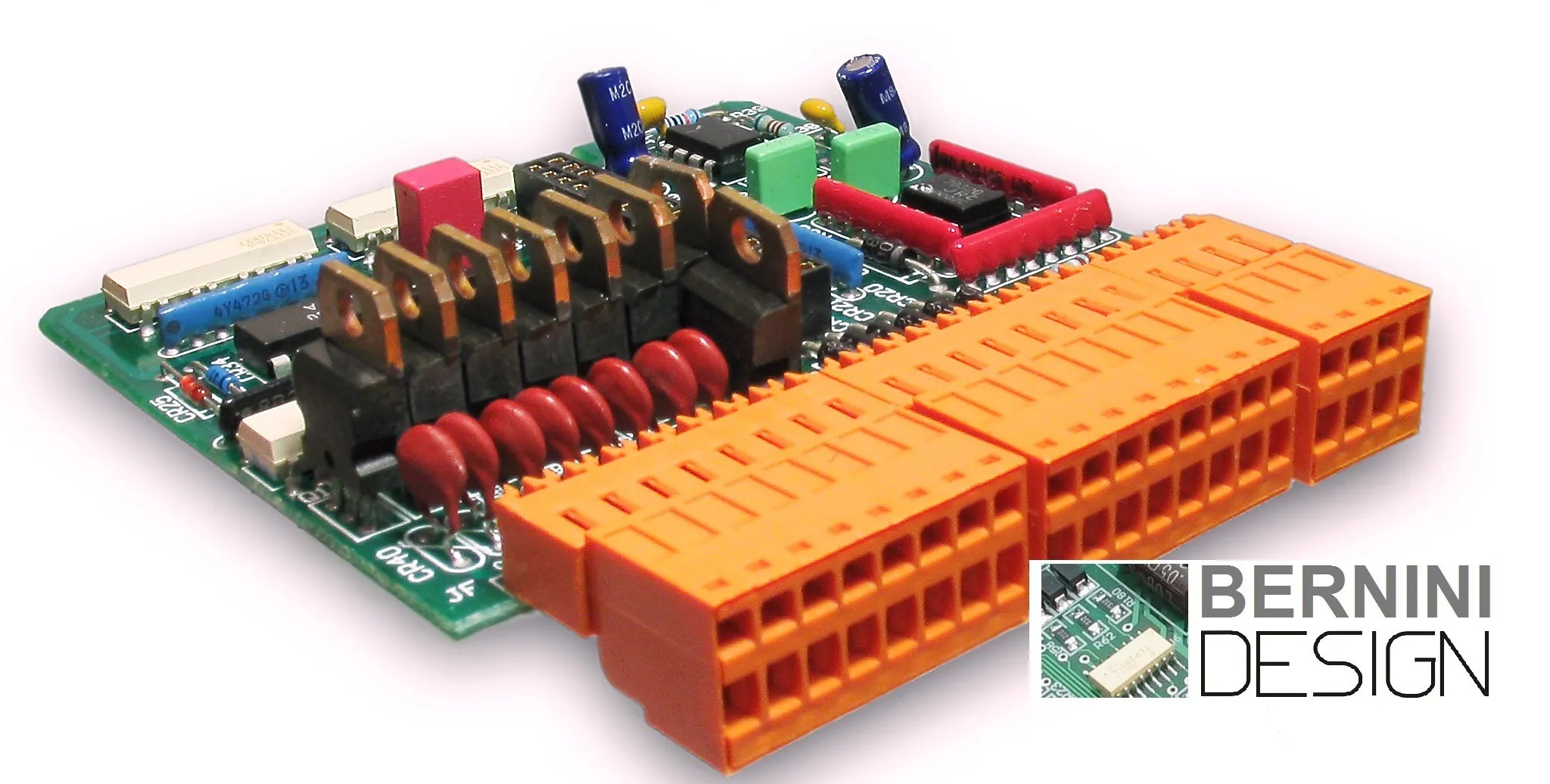

La produzione di schede elettroniche in tipologia tradizionale viene comunemente indicata con l'acronimo PTH (Pin-Through-Hole) oppure THT (Through-Hole Technology). I componenti hanno terminali solitamente a sezione rotonda che si inseriscono nei fori del circuito stampato. Il foro è penetrato dalla lega saldante fusa che permette la connessione elettrica ed il fissaggio del terminale del componente. Ovviamente i componenti in tecnologia tradizionale sono molto ingombranti in comparazione con quelli raffigurati nel piccolo riquadro. Nella figura è rappresentata una scheda attualmente in produzione, totalmente composta da componenti tradizionali.
Click Zoom Immagine
Il montaggio delle schede elettroniche tradizionali è fatto ormai manualmente. Negli anni '70 esistevano linee di inserimento dei componenti tradizionali interamente automatizzate. Il costo di questi sistemi era veramente enorme e di complessa manutenzione. Le macchine inseritrici automatiche sono pressoché scomparse dal mercato: soppiantate dalla tecnologia SMT. Anche se la tendenza è quella di eliminare i componenti in tecnologia tradizionale, alcuni componenti PTH sono insostituibili: componenti elettromeccanici e componenti elettronici soggetti a forti correnti ed alte tensioni.
Servizi Assemblaggio Schede Elettroniche Tradizionali
SCHEDE ELETTRONICHE ESSENZIALMENTE SMT
Click Zoom Immagine

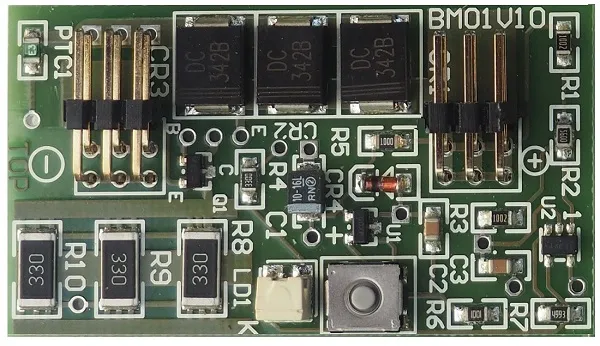

Nell'immagine si distinguono le resistenze indicate con il suffisso "R", i condensatori con il suffisso "C" ed i diodi con il suffisso "CR". Unica eccezione: i connettori di testa DORATi che sono saldati automaticamente con la saldatura automatica con robot a controllo guidato da telecamera intelligente. In sostanza, la scheda viene catalogata come completamente SMD. Il montaggio di componenti SMT ha molte criticità. Ogni scheda elettronica prodotta è sottoposta a controlli visivi con telecamere ad alta definizione intelligenti. Ecco un esempio di componente SMD ossidato individuato dall'ispezione ottica computerizzata.
Le dimensioni dei componenti SMD
Il montaggio dei componenti SMD sulle schede elettroniche è una provocazione continua: la tendenza è quella di ridurre ulteriormente le dimensioni. Allo stato attuale, 2026, questi sono i formati tipici dei componenti SMD in ordine di dimensione:
0201 (0.6 mm x 0.3 mm)
0402 (1.0 mm x 0.5 mm)
0603 (1.6 mm x 0.8 mm)
0805 (2.0 mm x 1.25 mm)
1206 (3.2mm x 1.6mm)
L'annotazione iniziale è derivata dalla misura in frazioni di "pollice". Il codice 1206 indica infatti "12" equivalente a 12x0,254 mm = 3,2 mm circa e "06" equivalente a 6x0,0254 mm = 1,5 mm circa.
SCHEDE ELETTRONICHE MISTE PTH SMT PUNTO COLLA

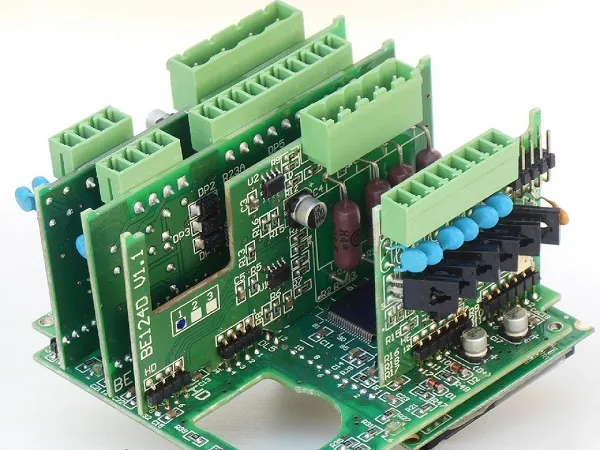

Molto frequente è la produzione di schede elettroniche miste SMT e PTH. Nell'immagine un eloquente esempio.
Click Zoom Immagine
Si osservano i componenti in tecnologia tradizionale, diversi connettori e resistori di potenza.
